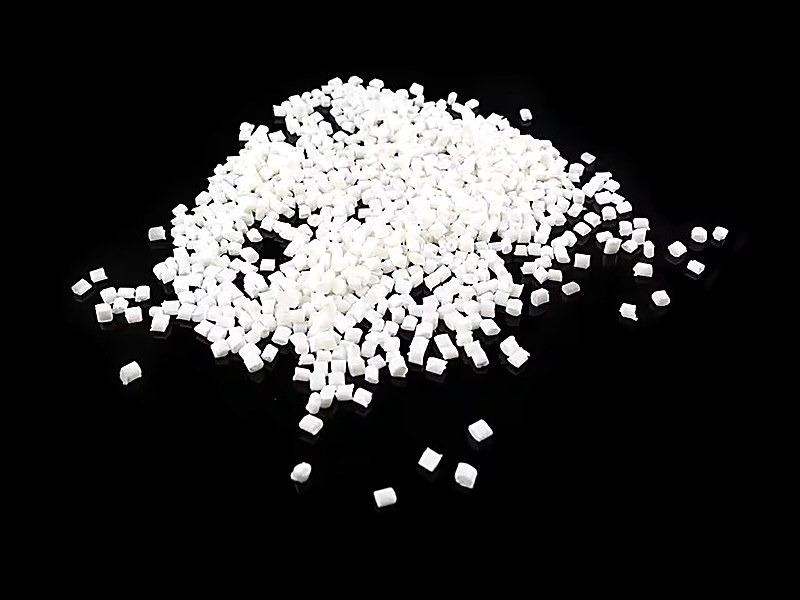

ハロゲンフリー難燃高衝撃 PC/ABS FR-1211（ノッチ付き衝撃 50+）
ハロゲンフリー難燃 UL94 V-0 と高衝撃性を両立し、23°C のノッチ付き衝撃強さは 50 kJ/m² 以上。「難燃剤を加えると脆くなる」という業界の課題を解決し、EV 充電器ハウジング、電動工具ハウジング、自動車内装部品に適しています。
代表物性（TDS）
| 項目 | 単位 | 代表値 |
|---|---|---|
| 密度 Density | g/cm³ | 1.17 |
| メルトフローレート MFR (260°C/5kg) | g/10min | 14 |
| 引張強さ Tensile strength | MPa | 58 |
| 曲げ強さ Flexural strength | MPa | 88 |
| 曲げ弾性率 Flexural modulus | MPa | 2350 |
| ノッチ付き衝撃強さ (23°C) | kJ/m² | 50+ |
| ノッチ付き衝撃強さ (-30°C) | kJ/m² | 18 |
| 荷重たわみ温度 HDT (1.82 MPa) | °C | 102 |
| 難燃性 Flammability | UL94 | V-0 (1.5mm) |
| 難燃剤システム Flame retardant | — | ハロゲンフリー Halogen-free |
| 成形収縮率 Mould shrinkage | % | 0.4-0.6 |
代表値の範囲はグレード選定および初期比較のためのものです。ご購入は合意された技術仕様書または封印見本サンプルに準拠し、ロットごとにCOAを添付します。
推奨成形条件
| 項目 | 推奨値 |
|---|---|
| 乾燥条件 Drying | 100-110°C × 3-4 h |
| シリンダー温度 Barrel temp. | 235-265°C |
| 金型温度 Mould temp. | 60-90°C |
| 射出速度 Injection speed | 中速 Medium |
代表的な用途
- EV 充電器ハウジング
- 電動工具ハウジング
- 自動車内装部品
- 家電ハウジング・パネル
- 屋外電子機器筐体
このファミリーの他のグレード
PC/ABS FR-1211 の正式な物性表と見積りが必要ですか？
製品の肉厚、要求難燃等級、使用温度をお知らせください。24 時間以内に技術提案と見積りをご返信します。
